膜片式不銹鋼電磁閥 內螺紋膜片式不銹鋼電磁閥

2015-11-25
膜片式不銹鋼電磁閥 內螺紋膜片式不銹鋼電磁閥
 膜片式不銹鋼電磁閥規格參數：
公稱通徑 DN8-50mm
原理結構 分步直動式、先導式
閥體材質 黃銅、SS304不銹鋼
密封材料 NBR、FKM（通徑≥15mm）
環境溫度 -10℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C2：-10℃～90℃
適用流體 氣體、液體（無固體雜質）
流體粘度 ≤22mm2/S
連接方式 內螺紋
安裝方式 水平安裝，線圈向上

膜片式不銹鋼電磁閥選用標準：
代號  功能名稱    功能說明
K     常開型     通電閥關，斷電閥開
E     防爆型     防爆等級：ExmⅠ/ⅡT4
T     帶定時器   可以設定開、關間隔時間
注：防爆型不能帶定時器。

膜片式不銹鋼電磁閥、內螺紋膜片式不銹鋼電磁閥電氣標準：
電源電壓     220V AC 50/60Hz 24V DC
先導式功率   AC：通徑≤8mm,12VA; ≥22mm,23VA；DC：通徑≤8mm,11W;≥22mm,12W
直動式功率   AC：通徑≤15mm,23VA; ≥20mm,25VA；DC：通徑≤15mm,12W;≥22mm,22W
電壓公差     ±10%
電氣連接     普通型：標準接線盒
防爆型：     M14＊1.5，1.5M導線

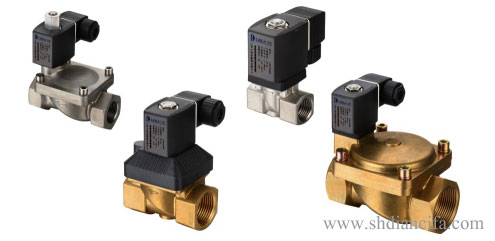

膜片式不銹鋼電磁閥

膜片式不銹鋼電磁閥型號尺寸標準：

型號規格 接口G 通徑[mm] Cv值 最小壓差［bar］ 最大工作壓力［bar］
直動式 先導式 直動式 先導式
DN10A 1/4 10 1.4 N0 0.2 N0 10
DN10B 3/8、1/2 10 1.63 N0 0.2 NO 10
DN15 1/2、3/4 15 2.8 N0 0.2 NO 10
DN20 3/4 20 4.6 N0 0.2 NO 16
DN25A 1 22 5.8 N0 0.2 NO 16
DN25B 1 25 8.3 NO 0.2 NO 16
DN32 1 1/4 38 18 NO 0.5 NO 16
DN40 1 1/2 40 21 NO 0.5 NO 16
DN50 2 50 32.6 NO 0.5 NO 16

膜片式不銹鋼電磁閥應用范圍：

      膜片式不銹鋼電磁閥廣泛應用于軍工、石化電力、造船業、冶金鋼鐵、電鍍涂裝、燃?xì)馊加汀h(huán)保設備、吹灰除塵、分析測量?jī)x器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等系統和設備中。

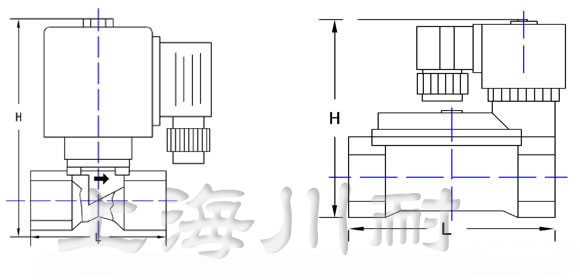

內螺紋膜片式不銹鋼電磁閥結構圖：

內螺紋膜片式不銹鋼電磁閥結構圖
